 Çanak
anten, uydudan gelen yayını odak noktasına toplar, lnb de toplanmış
olan bu mikrodalga (2-50GHz) sinyali güçlendirip üzerinde elektronik
işlemlerin daha rahat yapılabileceği daha alt bir frekans bandına
(1-2GHz) dönüştürür.
Uydulardan gelen yayınların bulunduğu (2-50 Ghz) arası bant dilimlere
ayrılarak sırasıyla S, C, X, Ku, Ka, EHF,V bandları olarak adlandırılmakla
birlikte bizi sadece C ve Ku bandları ilgilendirmektedir.
C ve Ku Bandı olmak üzere başlıca 2
tipe ayırabileceğimiz LNB ler ayrıca Geniş (üst) Band (Universal)
ve Dar (Alt) Band olarak da farklı frekans aralıklarına sahiptirler.
C Bandı LNB ler daha çok eski Rus uydularında
ve Rus kanallarında kullanılmaktadır. Lyngsat yada SatcoDx de frekans
ararken karşılaştığınız 3000 yada 4000 Mhz değerli frekanslar, C
bandını ifade etmektedir.

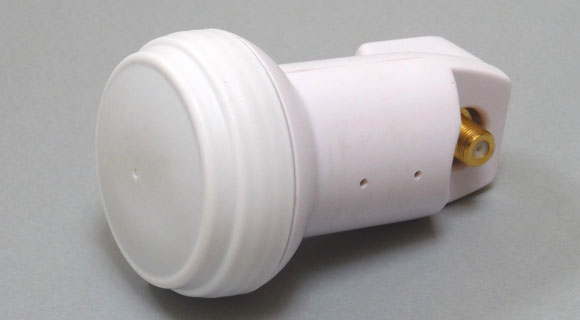

Ku Bandı LNB ler daha öncede dediğimiz
gibi 2 farklı frekans aralığına sahiptirler. Geniş (Üst) Band LNB
ler (Universal); frekans aralığı 10,700 - 12,750 Mhz sahip olanlardır
ve günümüzde en yaygın olarak kullanılan tiptir. Eğer Digital bir
Receiveriniz var ve ağırlıklı olarak Digital yayınları seyretmek
istiyorsanız neredeyse bu LNB yi kullanmak bir zorunluluktur, çünkü
kanalların pek çoğu Dar Band LNB de bulunmayan frekansları kullanmaktadırlar.
Universal LNB'lerde çift lokal osilatör vardır. Eğer çıkışlar sadece
14 veya 18V ile beslenirse alt bandı, 22kHz sinyali ile birlikte
14/18V uygulanırsa üst bandı alırlar.Alt bantta lokal osilatörleri
9.75GHz, üst bantta 10.6 GHz değerindedir.Dar Band LNB lerden bahsetmişken,
bunların Frekans aralığının 10,950 - 12,250 Mhz olduğunu da hatırlatmakta
fayda var.
LNB'ler uydudan gelen yayınların taşıyıcı frekanslarını, ilgili
lokal osilatör değerleri kadar düşürerek çıkışlarına verirler.Ayrıca
LNB'lerin kaliteleri dB ile ölçülür. Ne kadar düşük değere sahip
olursa o kadar iyidir. Şu anda genellikle 0.5dB LNB satılmakla birlikte
piyasada görebileceğiniz gibi üzerinde 0,2dB yazan LNB bile bulabilmek
mümkündür. Ancak hatırlatmakta fayda var, orijinal 0,5dB bir LNB
fiyatı neredeyse 100 - 150$ bulmaktadır.

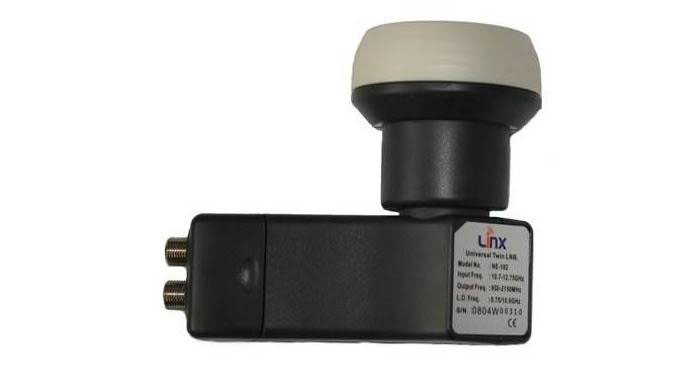

Bunlardan başka, aynı LNB'yi birden fazla kullanıcının paylaşabilmesi
amacıyla imal edilmiş DUAL yada Merkezi sistemlerde kullanılmak
üzere QUATTRO denilen türler vardır. Twin LNB (Dual) ile 2 farklı
Receivere çıkış alabilirsiniz ve her Receiver diğerinden bağımsız

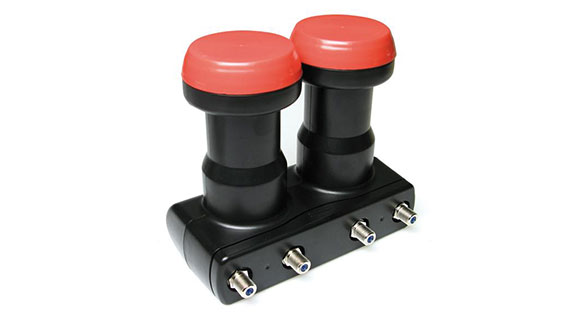

çalışır. Quatro LNB 4 çıkışa sahiptir (1-Low Vertikal, 2-Low Horizontal,
3-Hi Vertikal ve 4-Hi Horizontal) Bu LNB ye takacağınız Multi dağıtıcı
ile 4, 8, 16 yada 20 receivere her biri birbirinden bağımsız çalışmak
üzere yayınları dağıtabilirsiniz.
|
